S-Track Dolphin D48 спикер-процессор

S-Track Dolphin D48 — цифровой контроллер акустических систем

S-Track Dolphin D48 представляет собой профессиональный цифровой спикер-процессор, разработанный для точного управления и обработки звука в системах звукоусиления. Устройство объединяет в одном корпусе формата 1U мощный DSP-процессор, матричный микшер, полный набор инструментов динамической и частотной коррекции, а также сетевой аудиоинтерфейс Dante. Прибор ориентирован на установку в рековую стойку и рассчитан на непрерывную эксплуатацию в составе стационарных и мобильных звуковых комплексов.

Конфигурация входов и выходов

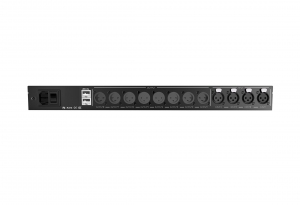

Процессор оснащён четырьмя балансными аналоговыми входами на разъёмах XLR и восемью балансными аналоговыми выходами XLR. Дополнительно доступны четыре цифровых входа по протоколу Dante через разъём RJ-45 на задней панели. Такая архитектура позволяет маршрутизировать аудиосигналы между различными источниками и зонами усиления без дополнительных внешних устройств. Все аналоговые входы и выходы имеют фиксированную коммутацию, конфигурируемую программно.

Аппаратная платформа и обработка сигнала

Основой Dolphin D48 служит высокопроизводительный DSP-чип, работающий с разрядностью 24 бита и частотой дискретизации 48 кГц. Аналого-цифровой и цифро-аналоговый тракты обеспечивают динамический диапазон 120 дБ, что соответствует студийным стандартам. Сквозной динамический диапазон от входа до выхода составляет 108 дБ. Входное сопротивление 20 кОм и выходное 100 Ом гарантируют совместимость с широким спектром профессионального оборудования. Параметр подавления синфазной помехи достигает 80 дБ на частоте 60 Гц, а межканальная изоляция — 100 дБ на 1 кГц.

Эквалайзеры и фильтрация

На каждом входном канале доступен 31-полосный графический эквалайзер с постоянной добротностью. На выходных каналах работают 15-полосные параметрические эквалайзеры, позволяющие гибко корректировать амплитудно-частотную характеристику акустических систем с учётом особенностей помещения. Для разделения полос между излучателями предусмотрен кроссовер с набором фильтров Баттерворта, Бесселя и Линквица-Райли с крутизной спада 12, 24, 36 и 48 дБ на октаву. Уникальной особенностью процессора является настраиваемый FIR-фильтр 512-го порядка с линейной фазой. Он обеспечивает точную коррекцию фазо-частотной характеристики без искажения временной структуры сигнала, что критически важно для согласованной работы многополосных систем и построения массивов.

Динамическая обработка и задержки

Входные каналы оборудованы экспандером и компрессором, позволяющими подавлять фоновые шумы и выравнивать динамический диапазон входных сигналов. На выходных каналах установлены лимитеры, защищающие акустические системы от перегрузки и пиковых скачков напряжения. Входная задержка регулируется в диапазоне от 0 до 100 мс с малым шагом, выходная — от 0 до 60 мс. Точная настройка задержек необходима для временного выравнивания излучателей в распределённых звуковых системах и для компенсации физического смещения громкоговорителей.

Матрица микширования и коммутация сцен

Встроенная матрица микширования позволяет направить любой входной сигнал на любой выход или группу выходов с индивидуальной регулировкой уровня и инверсии фазы. Поддерживается объединение каналов в группы, копирование настроек между каналами и взаимная привязка параметров. Пользователь может сохранять до нескольких конфигураций в виде сцен и оперативно переключаться между ними. Предусмотрен импорт и экспорт сцен через USB или Ethernet, что упрощает тиражирование настроек на однотипные объекты.

Интерфейсы управления и мониторинг

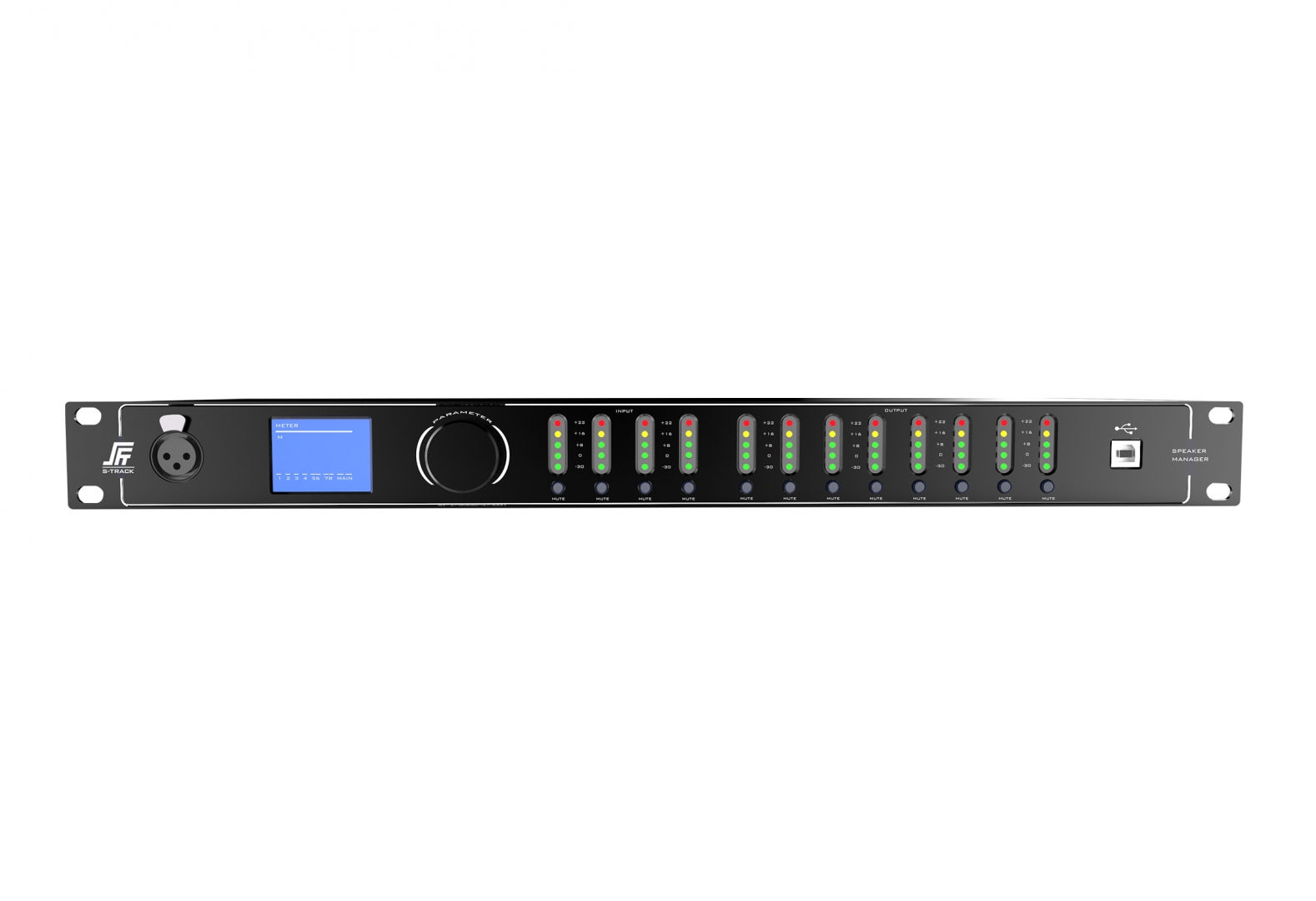

На передней панели расположен цветной TFT-дисплей, отображающий текущие параметры конфигурации, и поворотный энкодер с функцией нажатия для навигации по меню. Светодиодные индикаторы уровня сигнала установлены для каждого входного и выходного канала, отдельные индикаторы сигнализируют о состоянии мьютирования. Для программирования предусмотрен порт USB-B, через который процессор подключается к компьютеру с установленным фирменным программным обеспечением. Разъём RJ-45 Ethernet используется для удалённого управления через локальную сеть. Полнофункциональный веб-интерфейс совместим с браузерами Internet Explorer, Google Chrome и Mozilla Firefox. Кроме того, доступны приложения для операционных систем Windows, iOS и Android, что позволяет выполнять настройку и мониторинг с мобильных устройств.

Сетевой протокол Dante

Встроенный интерфейс Dante обеспечивает передачу до четырёх каналов цифрового аудио по стандартной IP-сети с минимальной задержкой и синхронизацией на уровне семплов. Это упрощает интеграцию процессора в крупные инсталляционные системы, где используется распределённая топология с несколькими источниками и зонами усиления. Dante-входы могут использоваться одновременно с аналоговыми входами, расширяя общее количество обрабатываемых каналов.

Конструкция и питание

Корпус выполнен из стали с антикоррозийным покрытием, обеспечивающим экранирование от электромагнитных помех. Форм-фактор 1U позволяет установить устройство в стандартную 19-дюймовую стойку. Габаритные размеры составляют 486 × 208 × 44 мм, масса — 1,9 кг. Встроенный импульсный блок питания работает от сети переменного тока 110–220 В, 50/60 Гц и автоматически адаптируется к напряжению.

Типовые сценарии применения

S-Track Dolphin D48 ориентирован на использование в составе систем звукоусиления в театрах, концертных залах, дискотеках, конференц-залах, на стадионных и храмовых объектах, в торгово-развлекательных центрах и гостиничных комплексах. Процессор эффективно решает задачи частотной коррекции акустических систем под акустику помещения, согласования по фазе и времени прилёта сигнала в многокомпонентных громкоговорительных кластерах, построения зональных систем с независимой обработкой, а также защиты динамиков от перегрузок и механических повреждений. Поддержка удалённого управления позволяет инсталляторам оперативно изменять параметры системы без физического доступа к оборудованию.
